E.626 Lineamodel scala N - L'imperiale

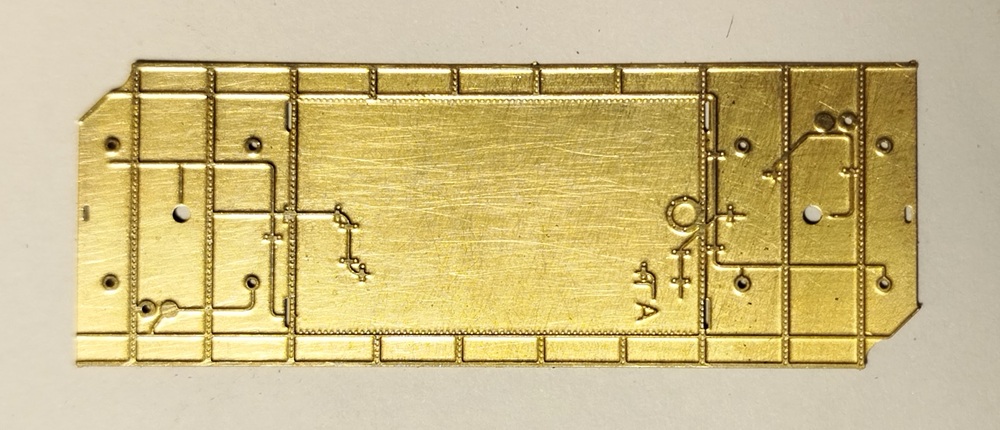

Il pezzo16 è il tetto

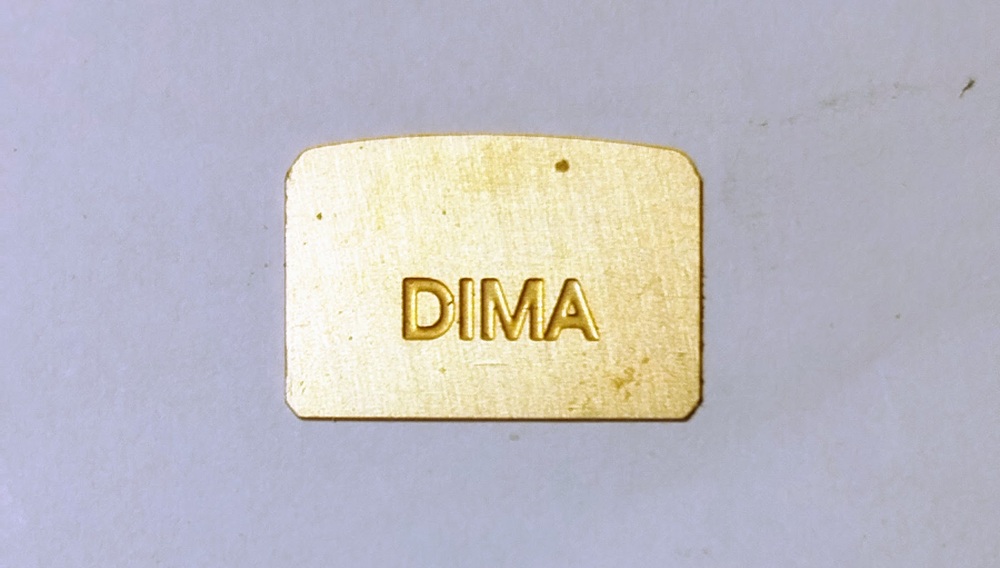

Il tetto deve essere curvato e per dargli la giusta curvatura ci si aiuta con l’apposita dima.
La parte centrale ha una curvatura molto ampia, mentre le estremità hanno una curvatura molto più stretta..

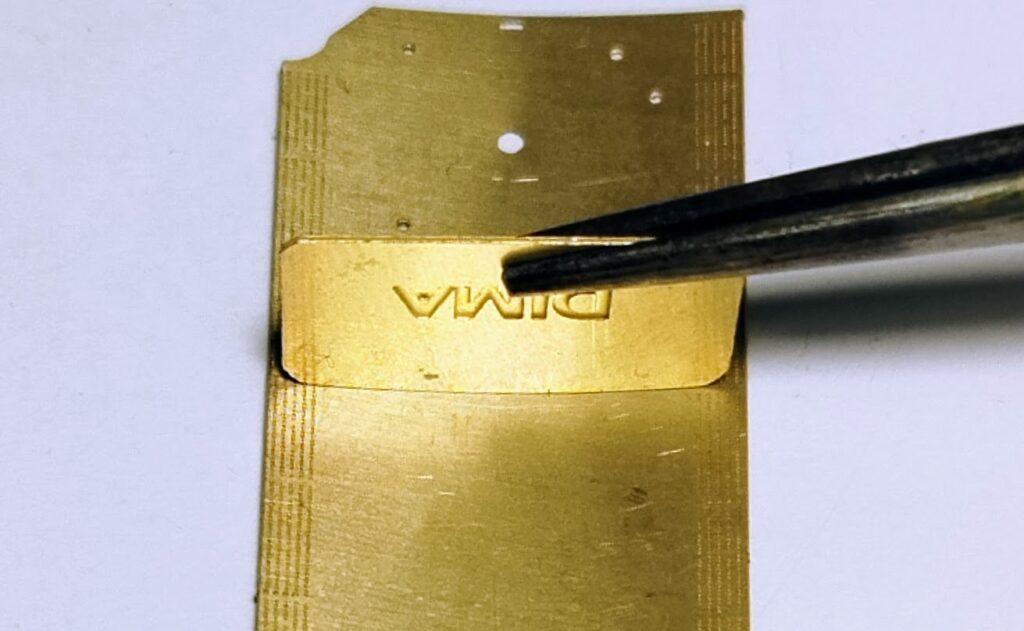

La piegatura va fatta in due fasi, prima si piega la parte centrale. Essendo l’ottone un metallo che, in fogli, è elastico, bisogna utilizzare un tubo più stretto del raggio di curvatura reale. Un tubo di 4 cm può andare bene. Controllare sempre con la dima di aver ottenuto il risultato corretto.

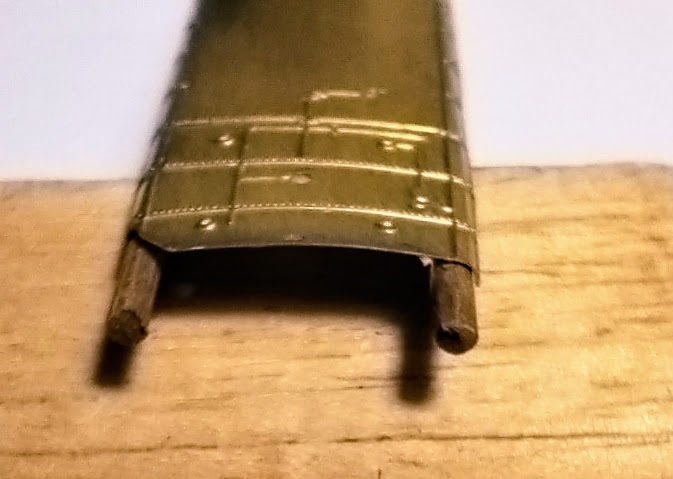

Per la curvatura dei bordi si usa un tondino da 2mm.

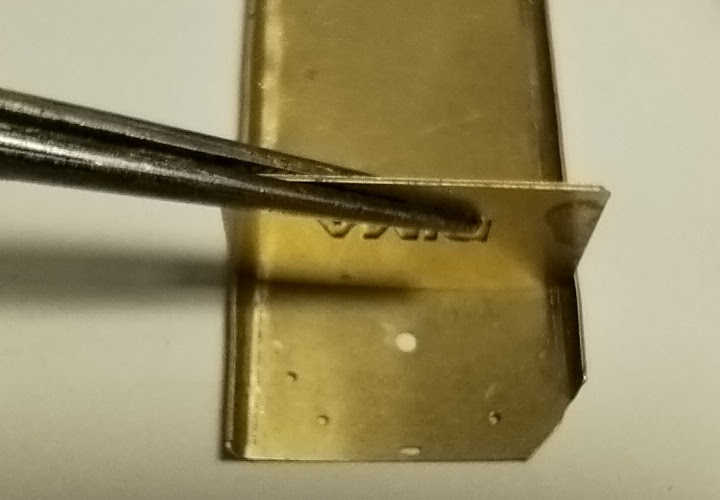

Controllare, con la dima, l’esatta curvatura.

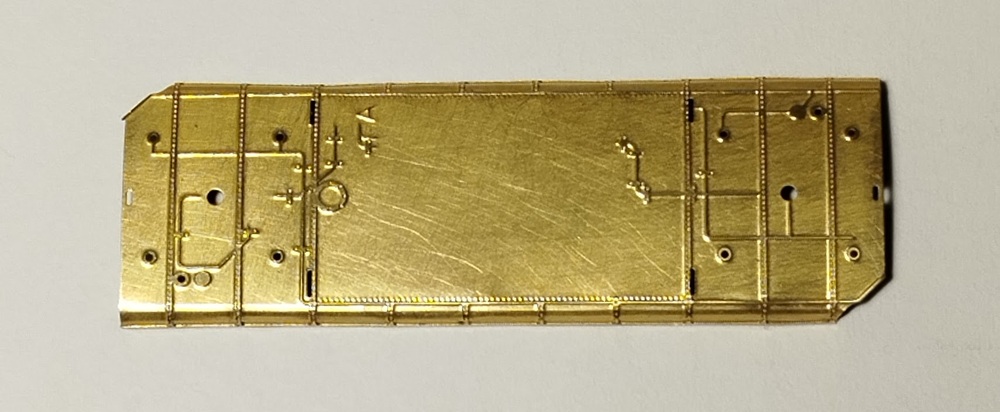

Il tetto è pronto.
Se si fissano gli aeratori e le bombole prima di collegare il tetto alla cassa, per orientarsi tra lato sinistro e destro ci si aiuta con la lettera A cerchiata che indica il lato del musetto frontale.

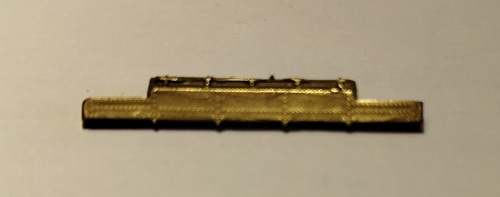

l’art. 275N comprende gli aeratori e i serbatoi per il tetto. Questo è l’aeratore di destra con le tubazioni riportate.

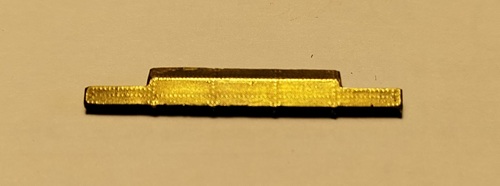

Questo è quello di sinistra senza tubazioni.
Questi sono i serbatoi

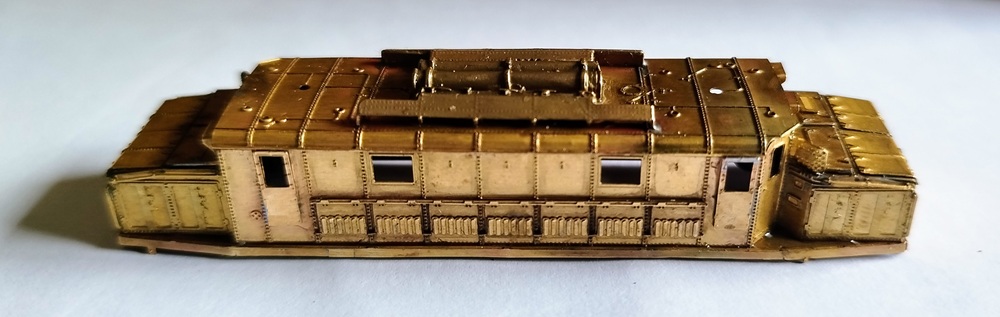

I tre pezzi fissati al tetto.

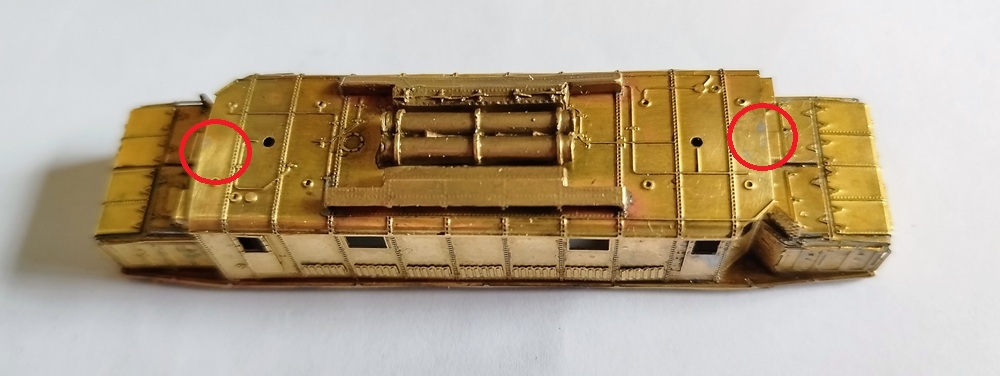

Gli aeratori, alle estremità, hanno due sporgenze che vanno inserite nelle asoline corrispondenti del tetto e si possono saldare da sotto. I serbatoi, non avendo le asole può essere consigliabile incollarli con una colla bicomponente.
