ALn990 Carrozzeria

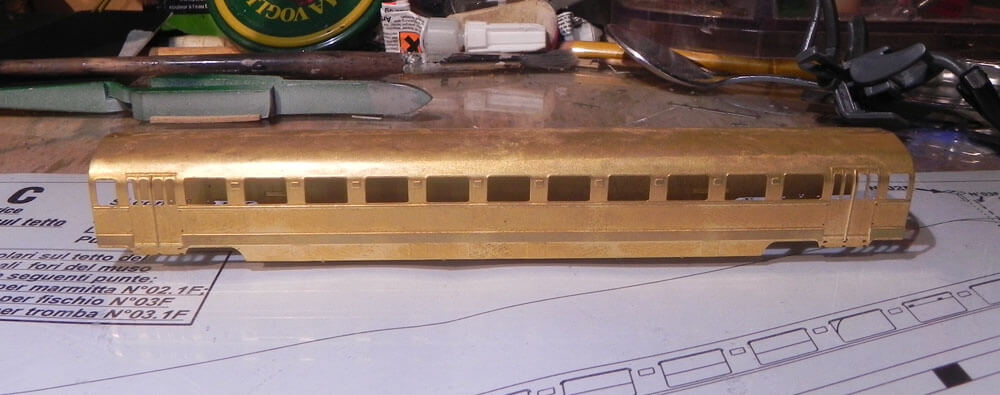

La cassa (pezzo N° 20), nella confezione è già staccata e con il tetto curvato.

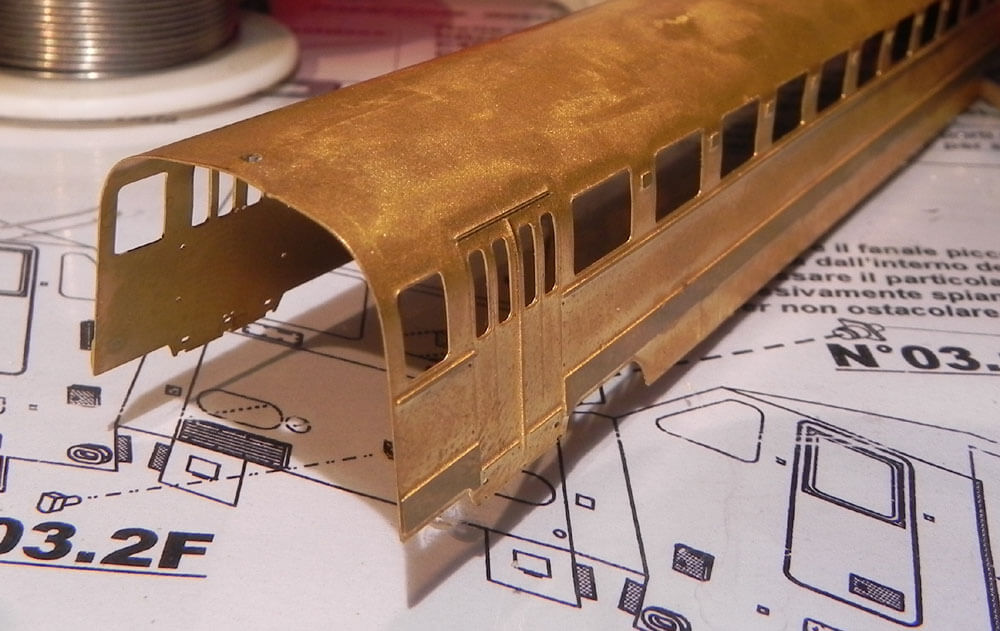

Purtroppo, però, la curvatura é stata fatta  in modo sbagliato, la parte del tetto é troppo ampia, ne risulta che le porte, in alto, sono curvate anch’esse.

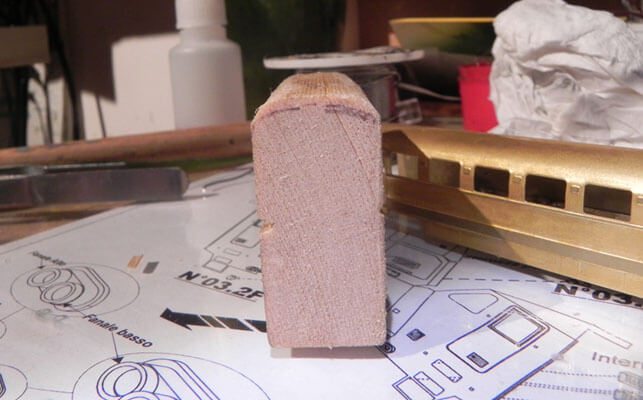

Per modificarla mi sono fatto una sagoma di legno che avesse la giusta curvatura e su di essa ho ribattuto la lamiera eliminando i difetti.

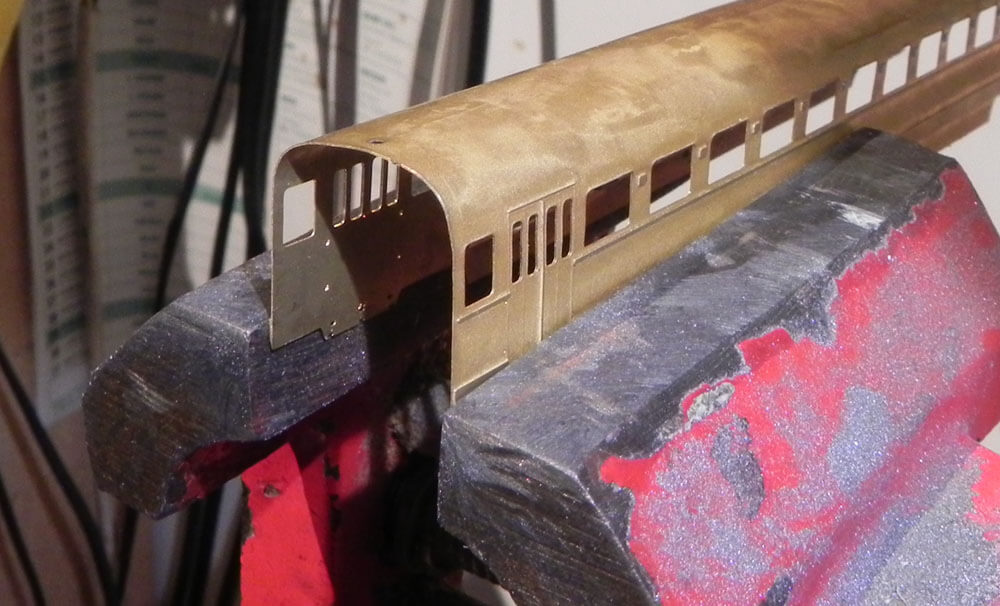

Le porte ora sono dritte.

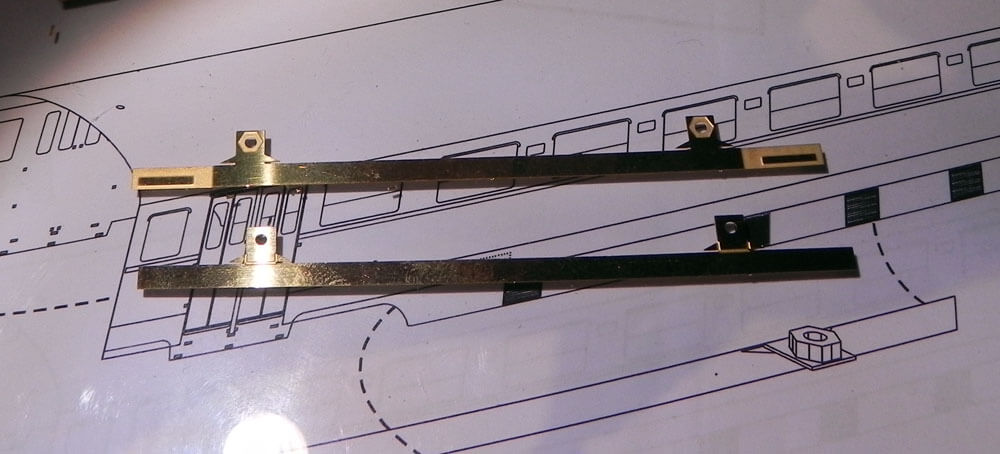

Per fissare la cassa alla motorizzazione servono i particolari 8 e 9.

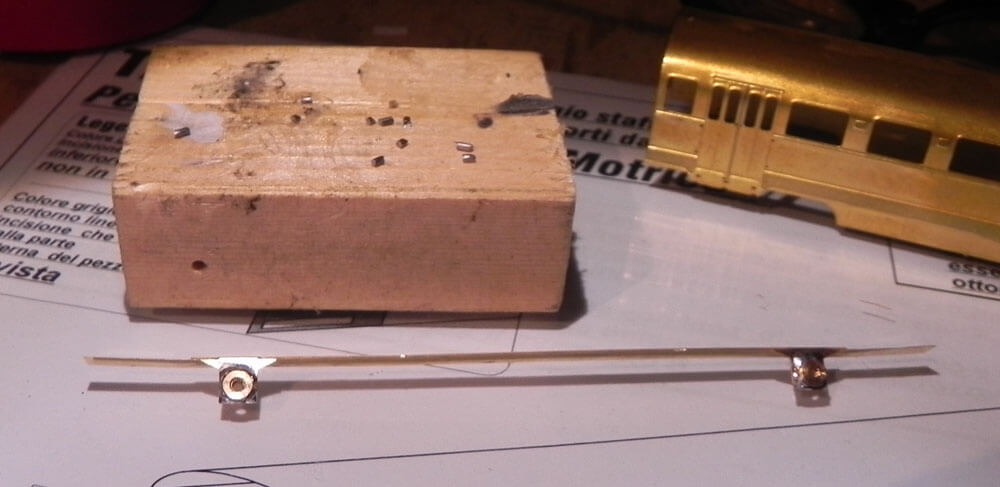

Piegate le lamelle che ospiteranno il dado le ho rinforzate con un punto di brasatura all’interno della piega.
Poi, inserito il dato 13V nell’apposita impronta l’ho brasata con abbondante stagno.
Questa brasatura deve essere molto solida perché sarà fondamentale per tenere il telaio legato alla cassa.

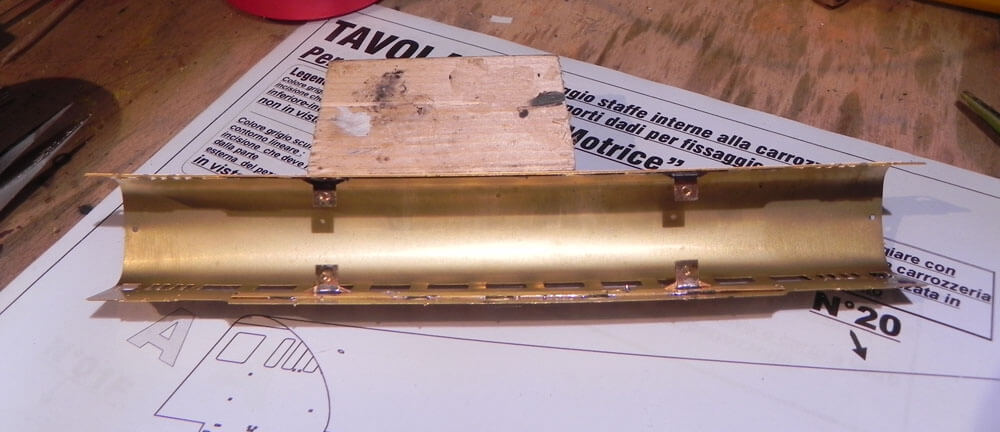

Ho brasato le staffe con il dado all’interno della cassa, usando come riferimento per la centratura i due rettangoli a rilievo che vanno incastrati nel rettangolo corrispondente in mezza incisione.

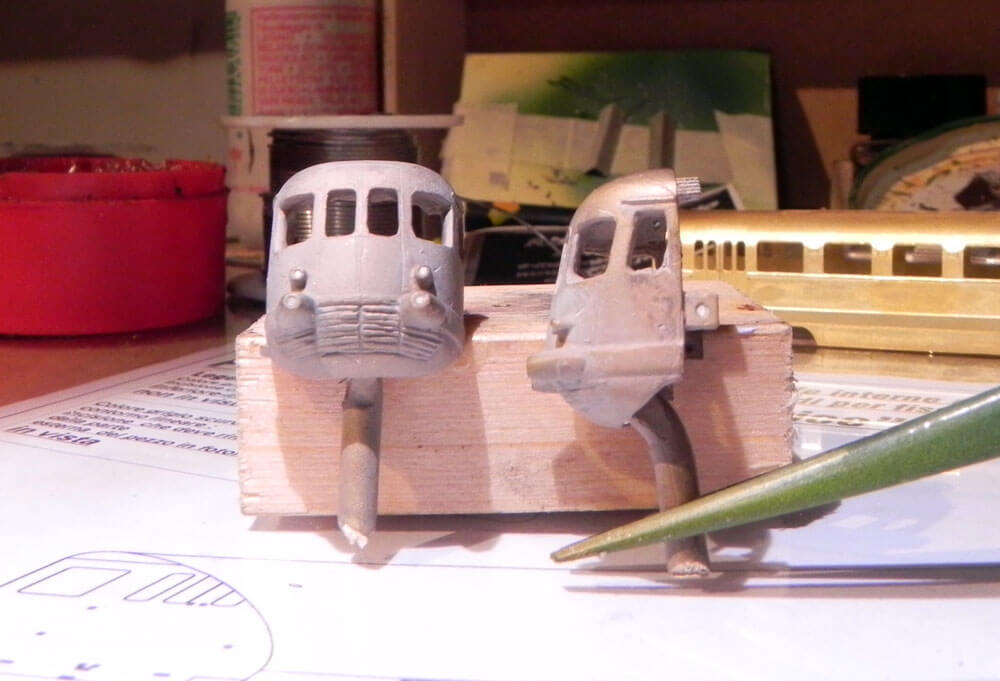

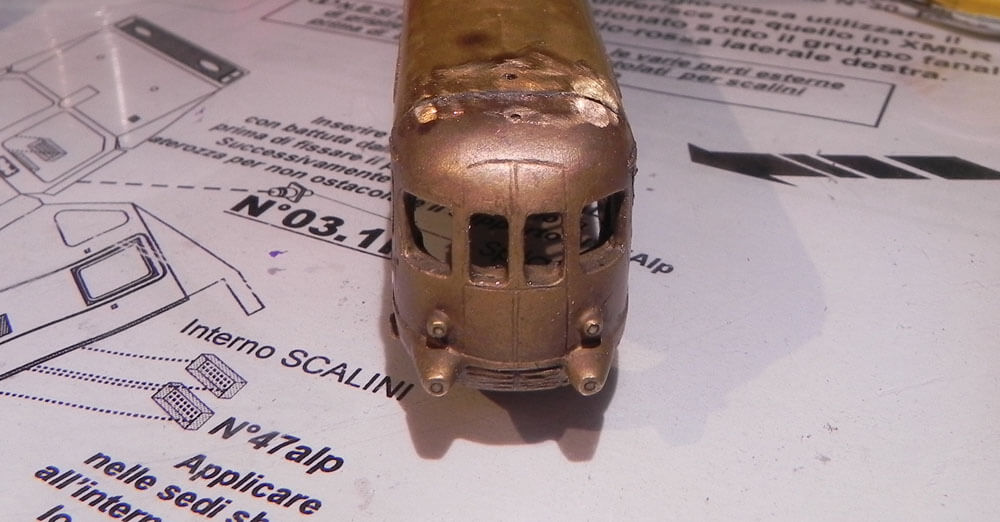

I due musetti in fusione di ottone. Non sono molto belli, la griglia in basso è improponibile.

Purtroppo la cassa in fotoincisione già piegata non coincide con il musetto in fusione.

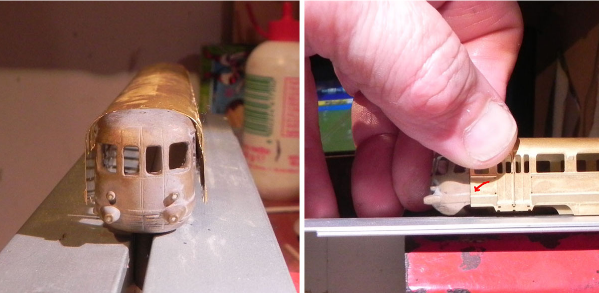

Nella prima foto si vede che appoggiando la cassa al tetto del musetto i fianchi appaiono decisamente larghi.
Nella seconda si nota che tenendo fermo il tetto e facendo aderire i fianchi della cassa a quelli del musetto il fascione in basso scende troppo e le due parti non coincidono.

Malgrado  i difetti evidenti, ho deciso di portarle avanti. Ho adottato due sistemi diversi.

Se si fanno combaciare i fascioni laterale e i fianchi, come si vede, rimane luce tra il tetto del pezzo della cassa e quello dellla fusione del musetto.

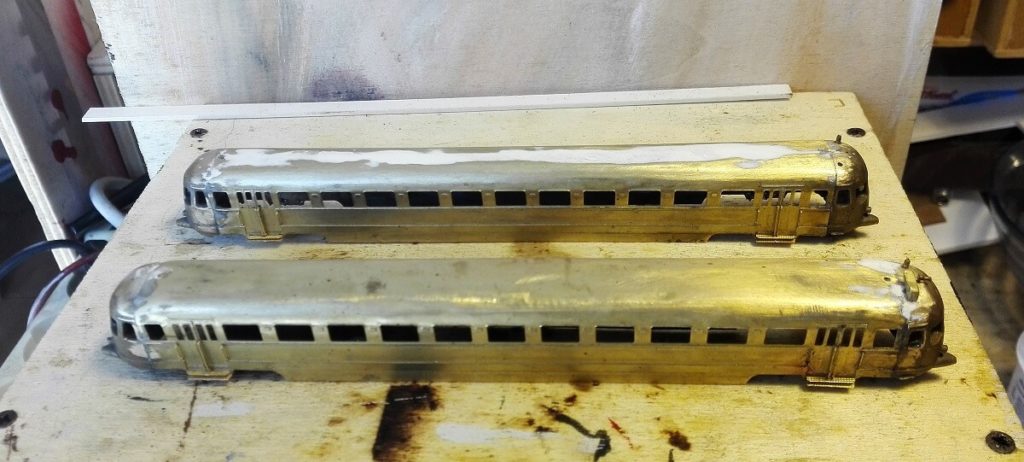

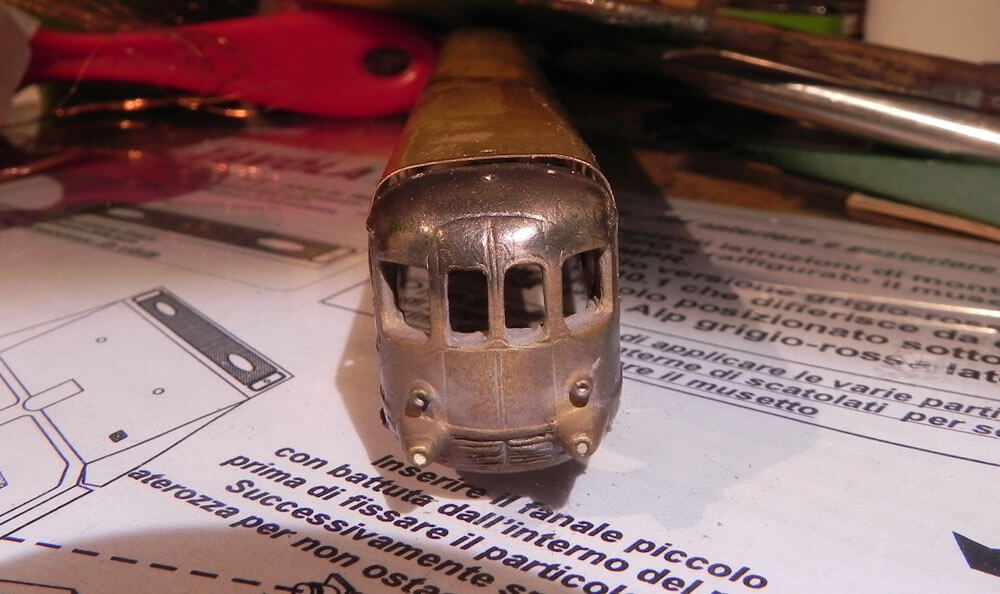

In una ho saldato al musetto la parte bassa facendo coincidere il fascione; lo spazio sopra la cabina l’ho riempito con stagno e poi ho limato tutto cercando di renderlo liscio, ma un po’ di gradino si nota.

Nell’altro, quello sopra, ho tagliato longitudinalmente il tetto, ho tolto il giusto, ho risaldato le parti e lisciato con stucco.

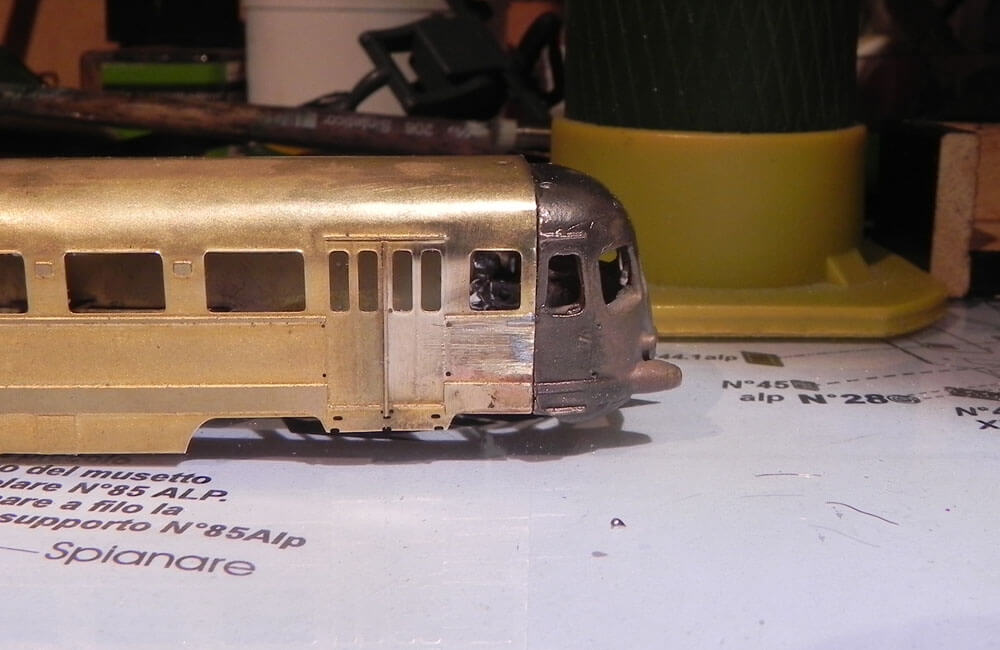

Qui si vede quella non tagliata. Il fascione coincide bene ma necessita di una stuccatura.

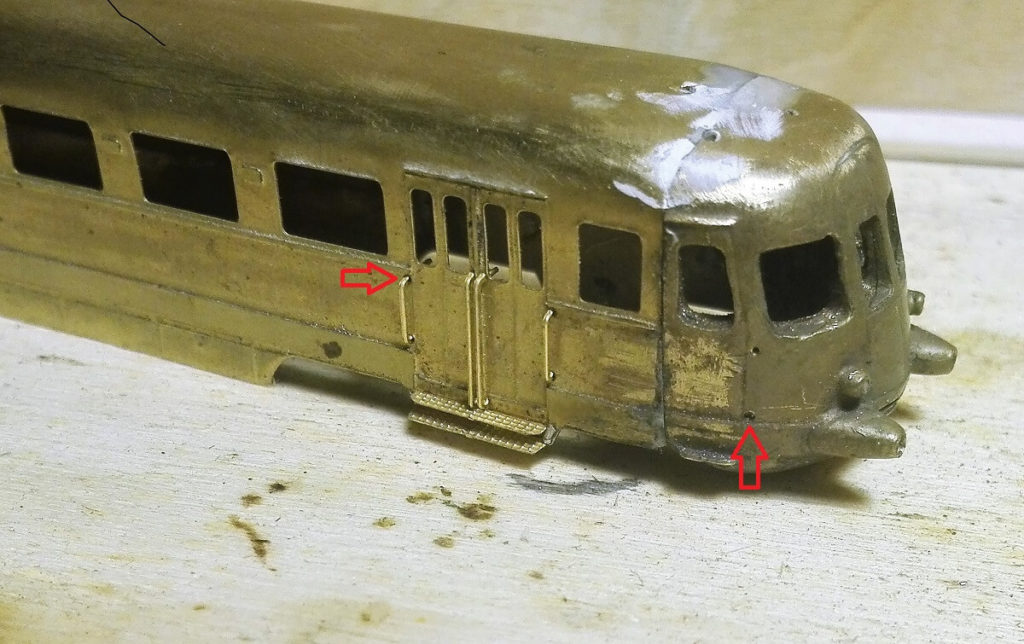

Ho fissato i maniglioni e i gradini. I fori della lastrina sono precisi, quelli del musetto in microfusione sono decisamente larghi.
