E.402 Prototipo - Pantografi

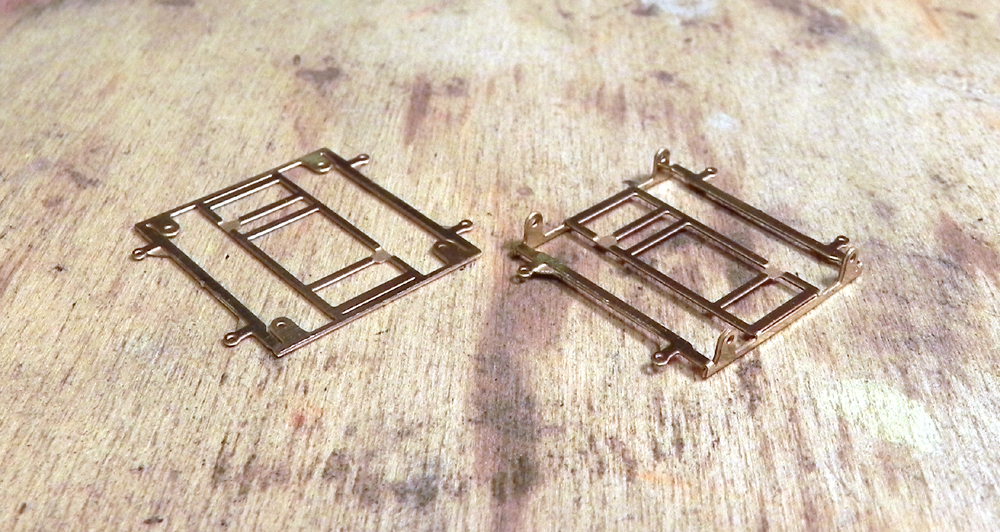

Il telaio base di un pantografo appena staccato dalla lastrina e con le alette per il fissaggio dei bracci piegate.

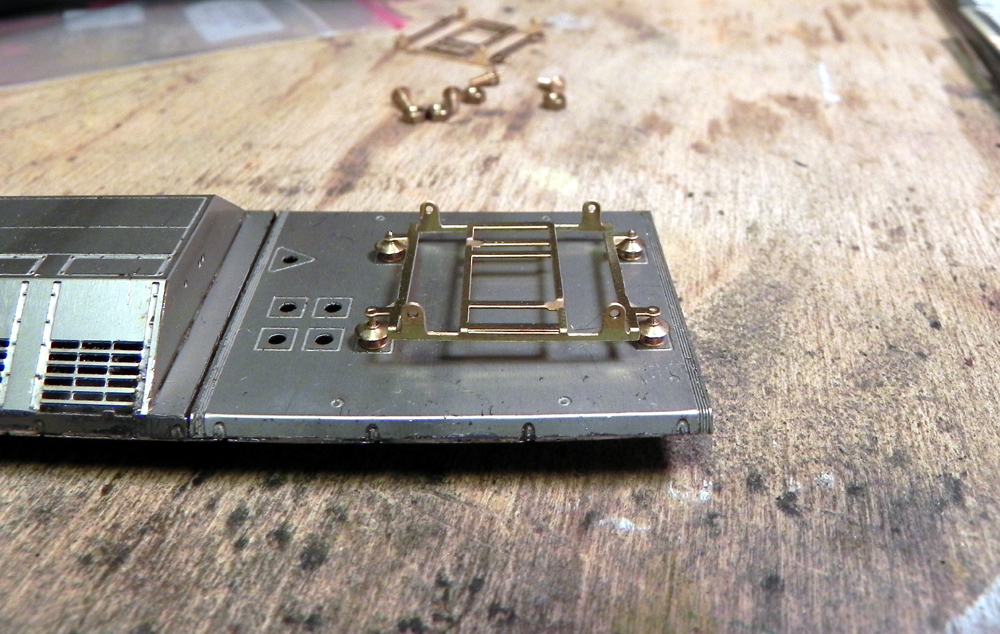

Prima di procedere nel montaggio del pantografo ho controllato che i fori coincidessero con i perni degli isolatori su cui verrà montato.

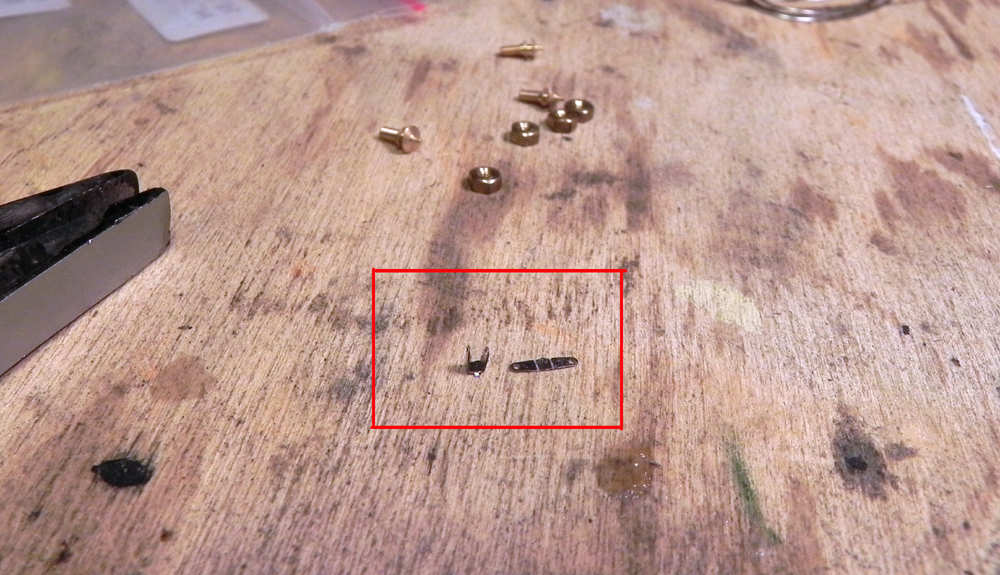

Uno dei sostegni per lo smorzatore prima del suo montaggio.



Uno dei sostegni per lo smorzatore prima del suo montaggio.

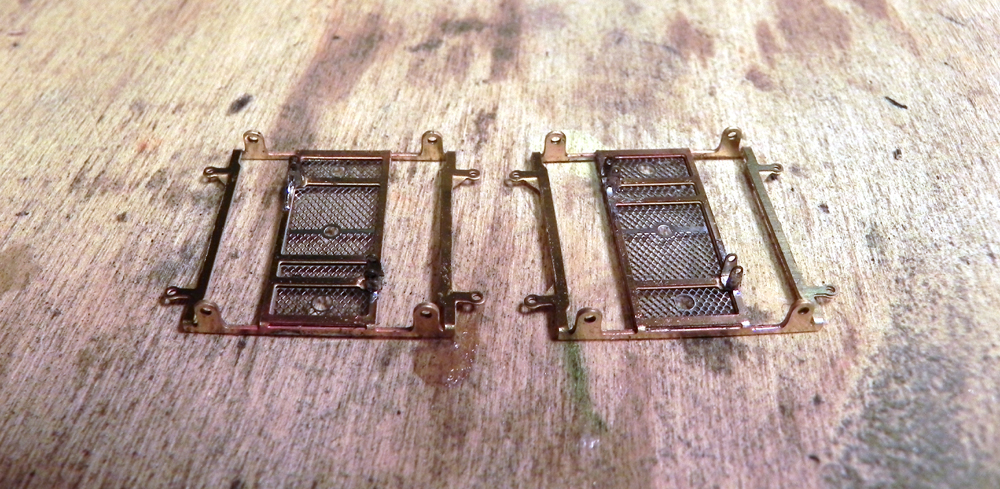

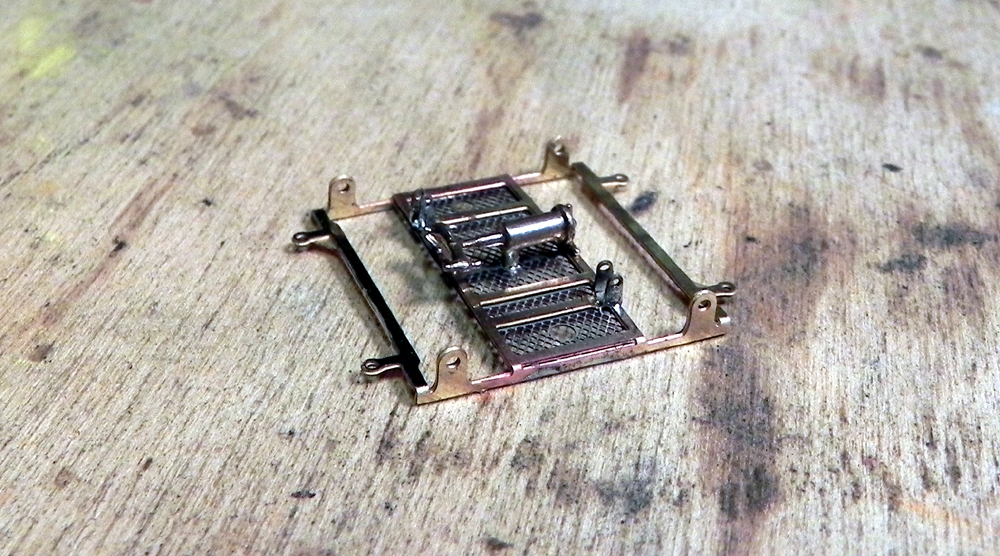

Ho fissato il cilindro centrale per la spinta del pantografo.

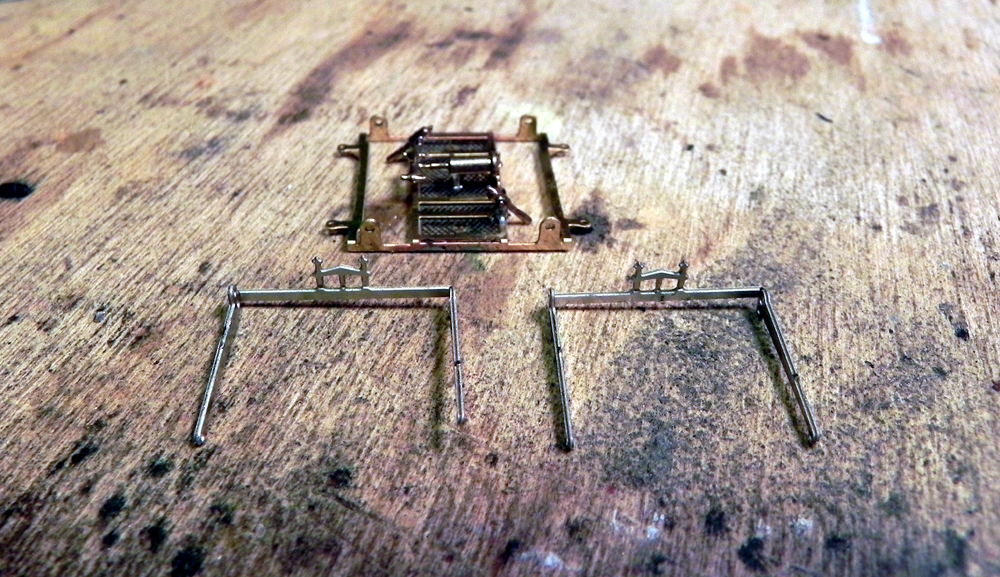

I bracci inferiori

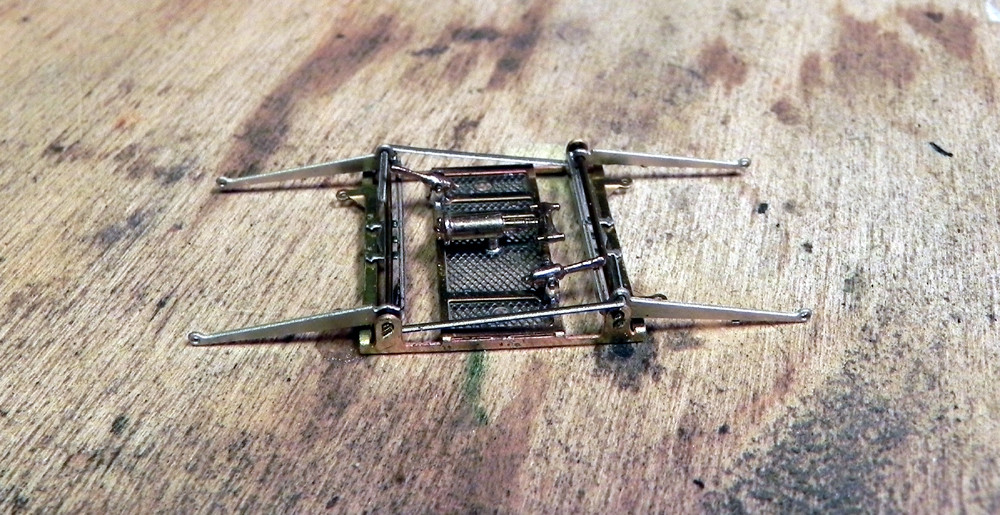

Dopo aver aggiunto i 2 smorzatori, ho inserito i bracci inferiori: ho infilato nei fori i tondini che costituiscono gli assi di rotazione e li ho schiacciati alle estremità perché non escano fuori. Contemporaneamente ho infilato negli appositi fori le staffe di rinvio che serviranno anche per mantenere il pantografo nella posizione bassa.

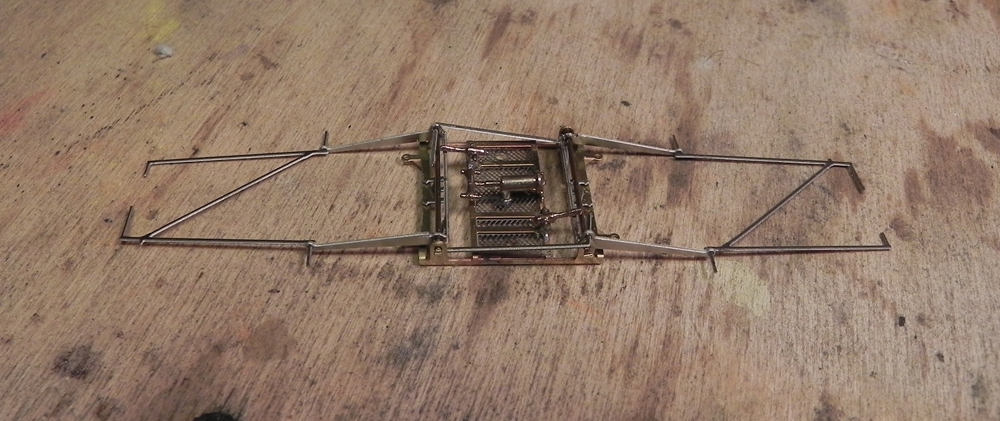

Anche i bracci superiori sono montati.

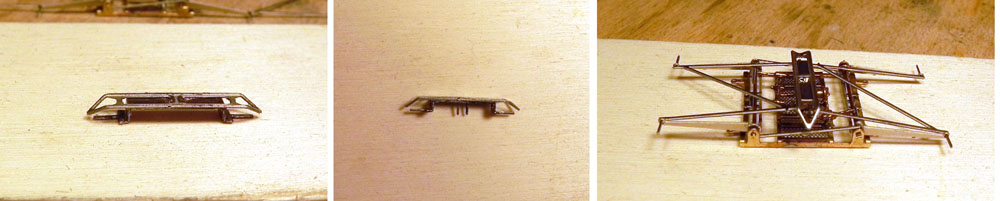

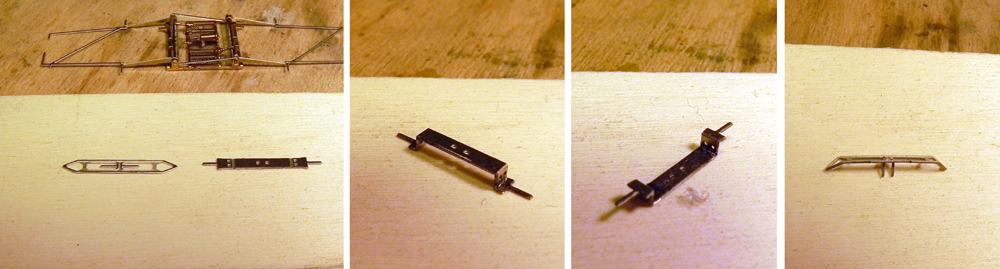

Le parti che compongono lo strisciante e il loro montaggio.

A sinistra lo strisciante assemblato e a destra lo stesso montato sui bracci.

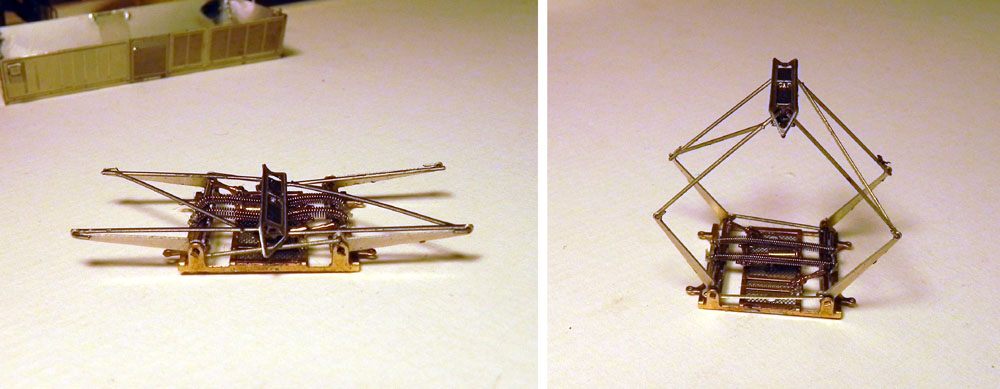

Le molle inserite.

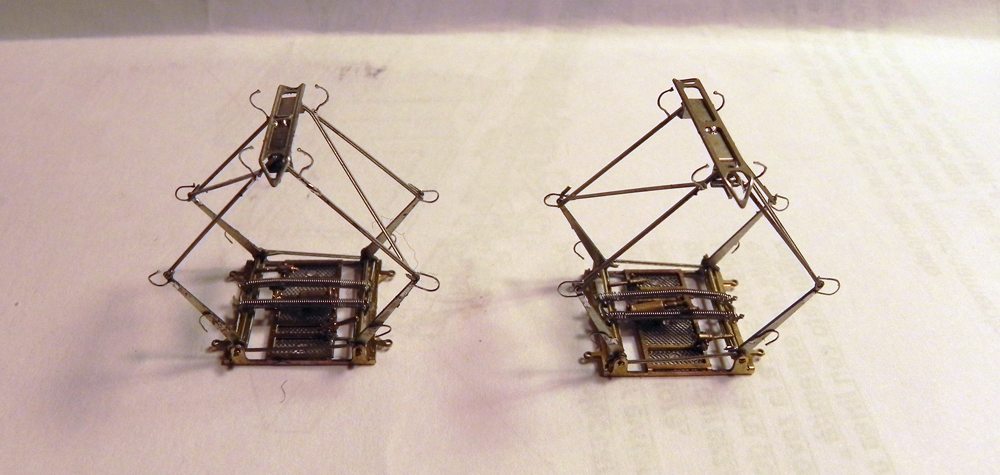

I pantografi finiti con l’aggiunta dei cavallotti.
