E.402A Pantografi

pantografo52

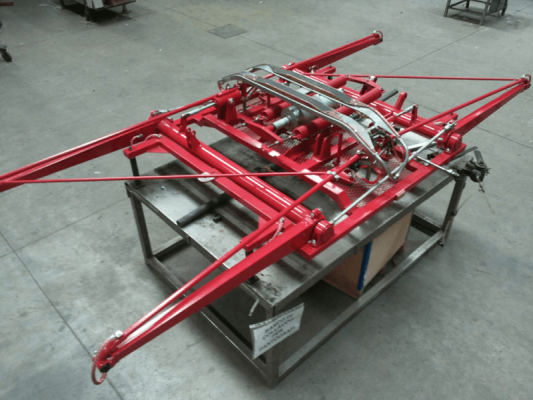

Un pantografo 52

I pantografi montati sulla E.402A sono i 52.

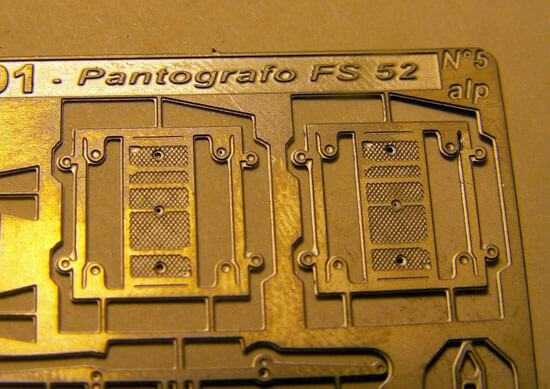

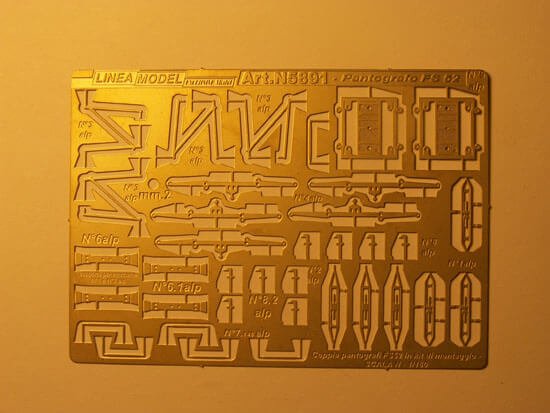

La lastrina dei pantografi.

Le basi dei pantografi con i supporti ancora da staccare.

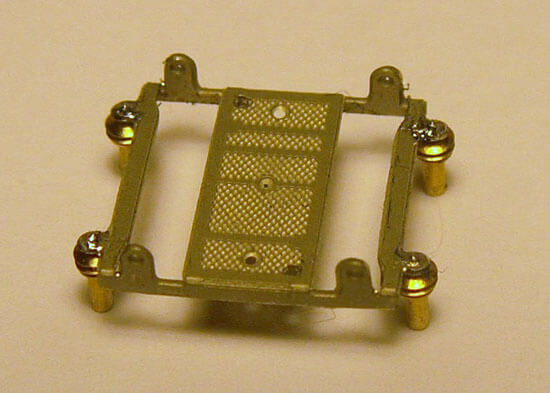

Dopo aver staccato e piegato i supporti, ho saldato gli isolatori alla base.

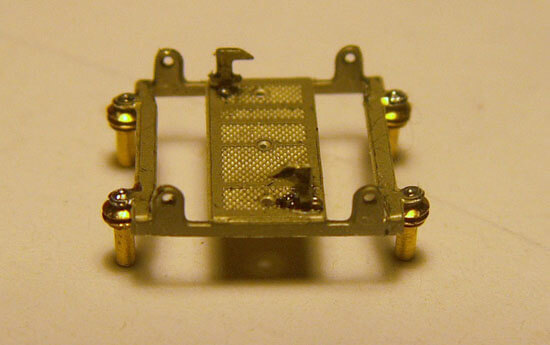

I ganci per tenere abbassati i pantografi sono stati saldati

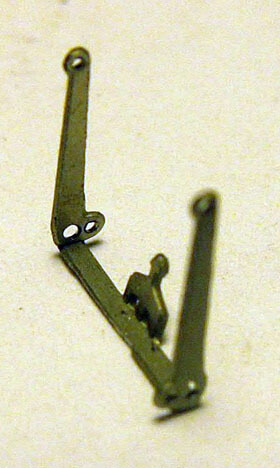

La parte inferiore del braccio ripiegata in posizione e rinforzata con un punto di saldatura.

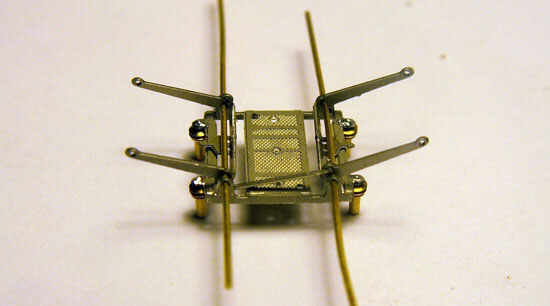

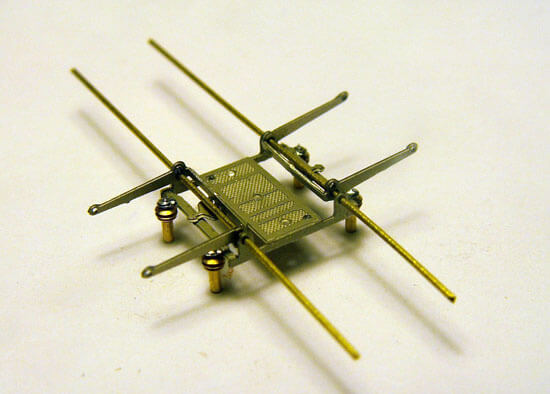

Ho inserito gli assi di rotazione, ma non li ho tagliati subito come da istruzioni, li ho anzi lasciati abbondati per ogni evenienza.

L’inserimento delle staffe.

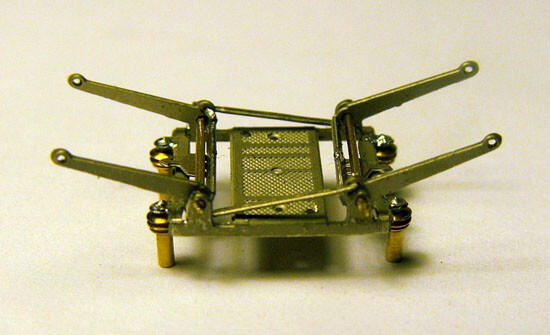

Dopo l’inserimento delle staffe, ho accorciato quasi a filo  i tondini per la rotazione dei bracci e ho schiacciato i bordi con delle pinze piatte in modo che non si sfilino.

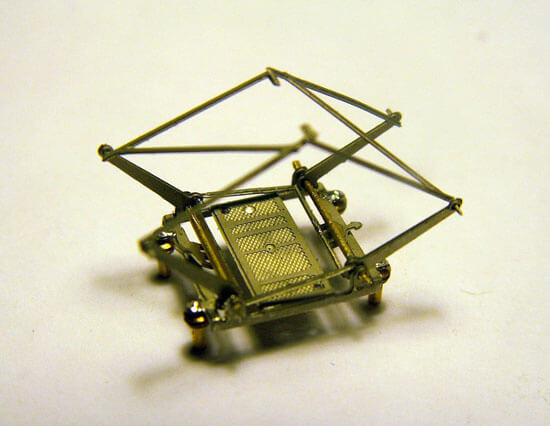

Ho collegato i bracci superiori facendo attenzione che il tirante diagonale a salire verso destra.

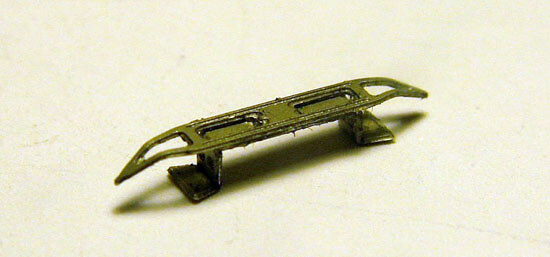

Dopo aver piegato le due parti che formano i pattini le ho saldate assieme.

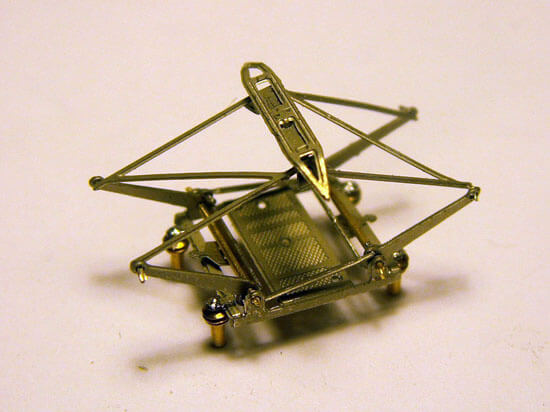

Ho fissato il pattino al braccio.

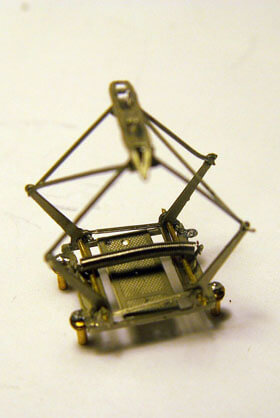

Alla fine ho inserito la molla e il pantografo è finito.
